Beschrijving

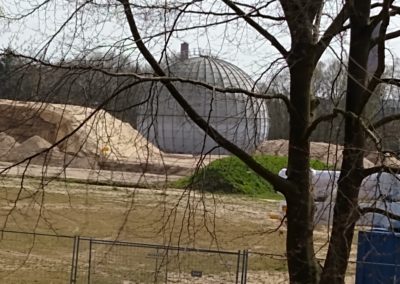

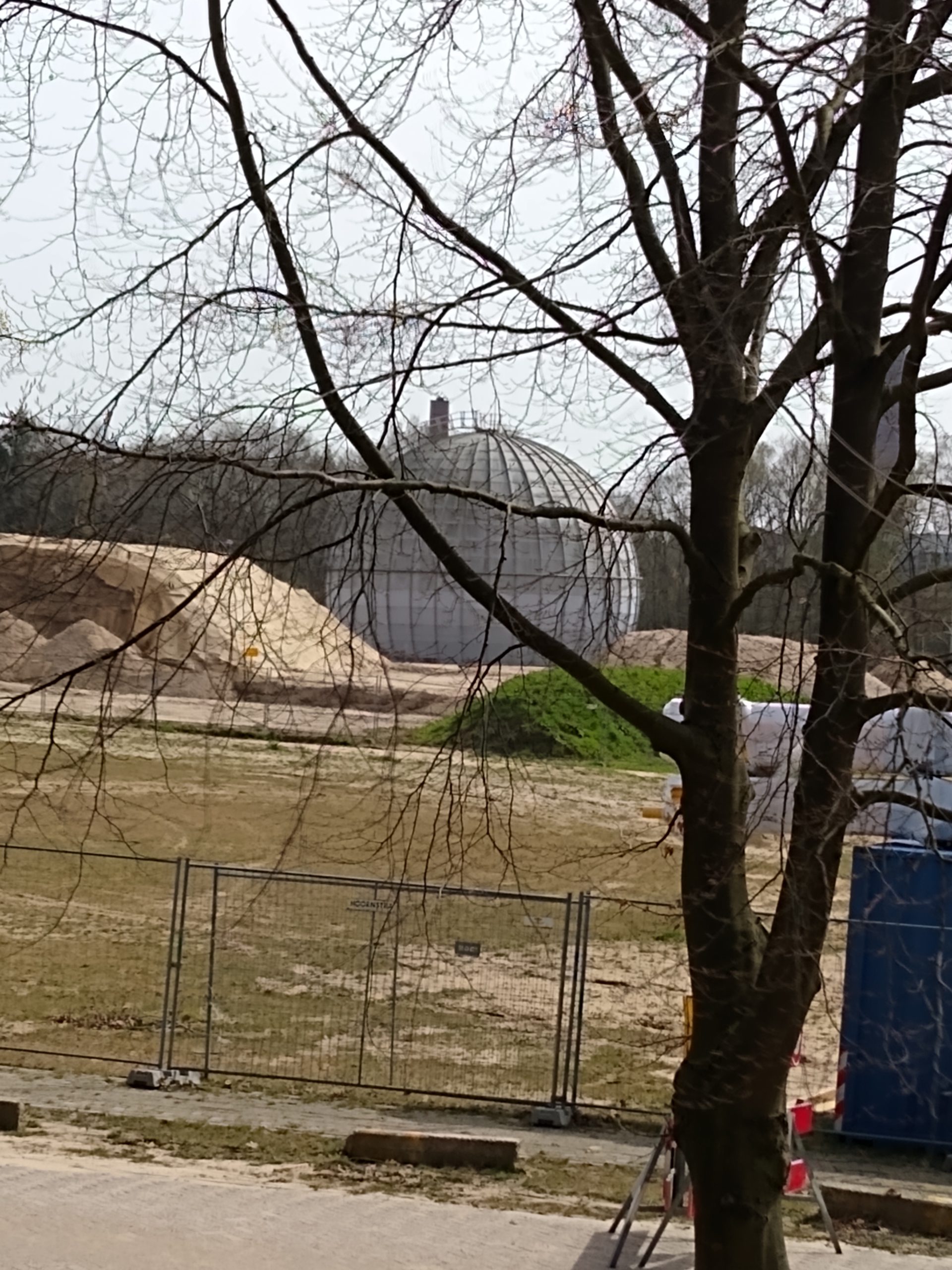

Op onze werkplek kijken we o.a. uit op de zogeheten Stingerbol in Ede.

Het markante gebouw de Stingerdôme zoals het gebouw officieel werd genoemd, is gebouwd in 1984 en ligt op het terrein van het voormalige kazernecomplex in Ede.
Dit vreemde afwijkende gebouw met zijn bolvormig uiterlijk, twintig meter hoog, wordt vaak aangezien voor een radarkoepel. In feite was deze grijze bol niets meer of minder dan de buitenkant van een gigantisch projectiescherm. Binnenin deze constructie was een leslokaal om de militairen te leren schieten met de Stinger, een draagbare infraroodgeleide luchtdoelraket.
De bol deed dienst tot 2008 en is daarna ontmanteld door defensie.

Zie voor meer achtergrondinformatie: https://www.stingerbol.nl/geschiedenis

We waren verrast om de vraag te krijgen van het World Food Center Development (WFCD), of we deze Stingerbol op schaal konden maken t.b.v. een stand op de Floriade.

We hebben de uitdaging aangenomen om dit te doen in de nogal korte doorlooptijd van 4 weken deze bol te modelleren, te laten 3D Printen en samenstellen. Daarmee moest het schaalmodel natuurlijk zo veel mogelijk lijken op het origineel en moesten de teksten en het logo van het WFCD ook worden aangebracht.

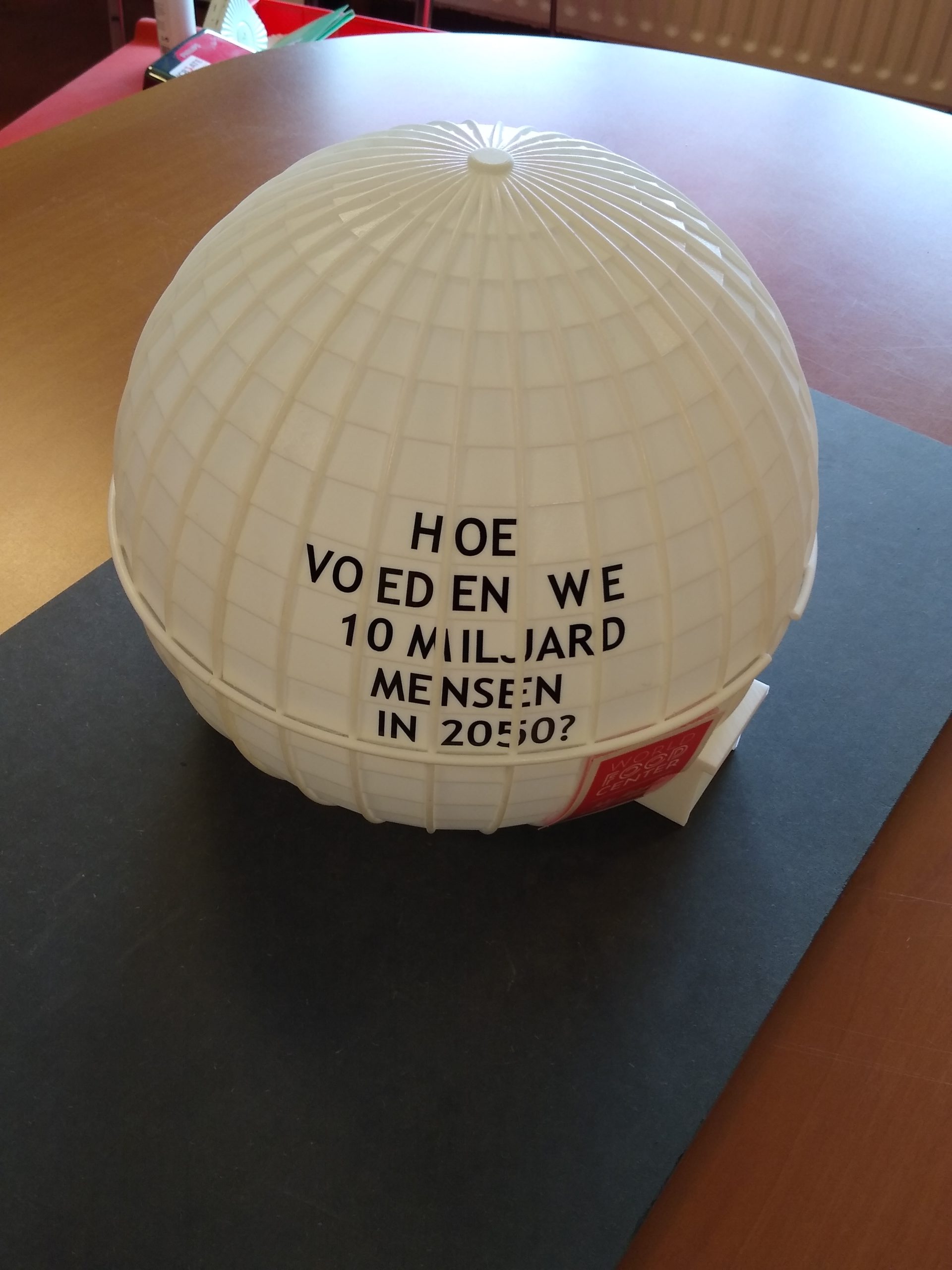

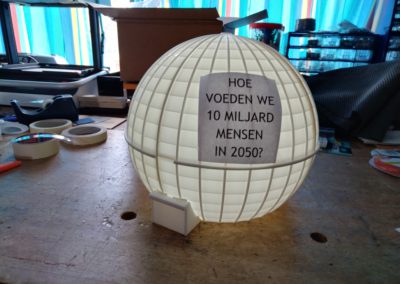

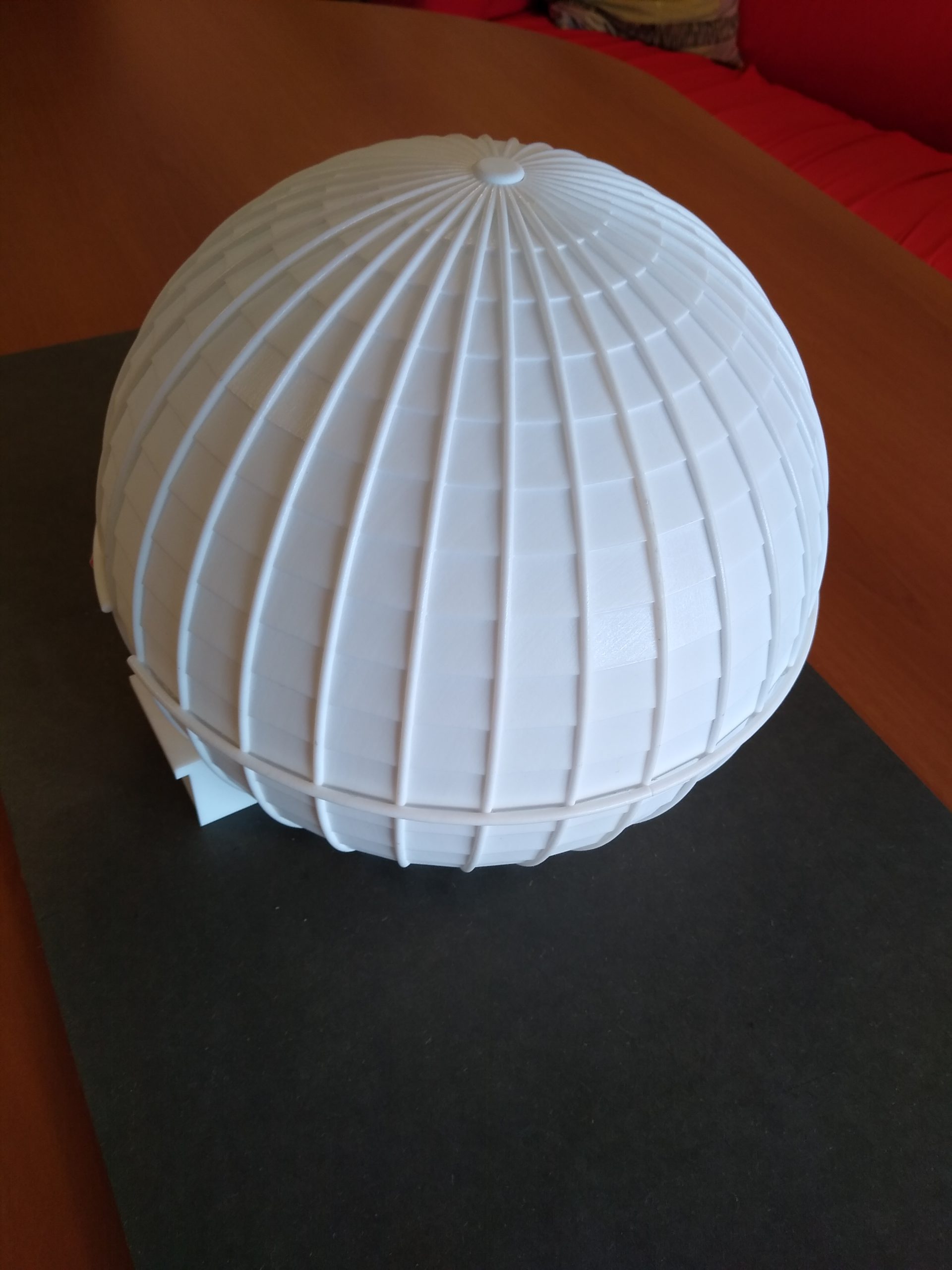

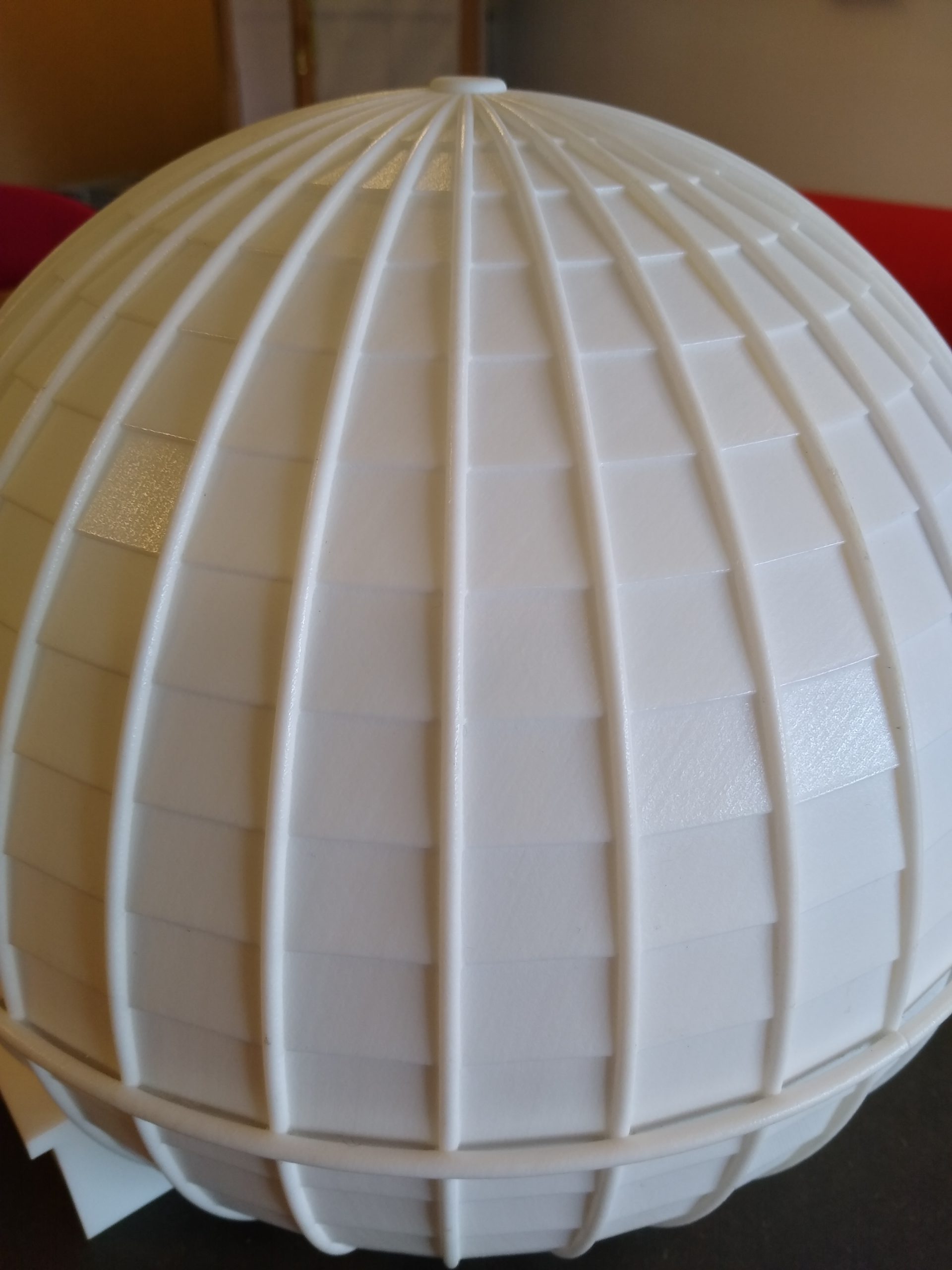

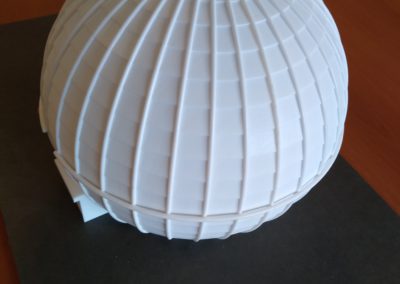

Stingerbol

Dat is uiteindelijk 1 dag vóór de opening gelukt.

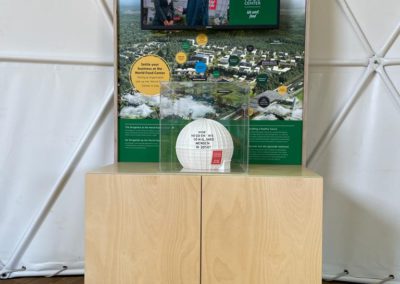

Stingerbol opgesteld op Floriade

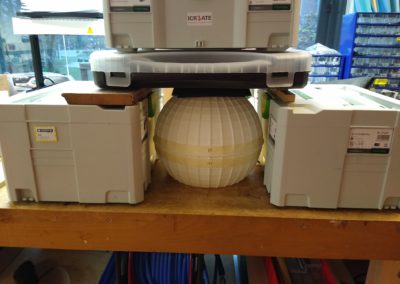

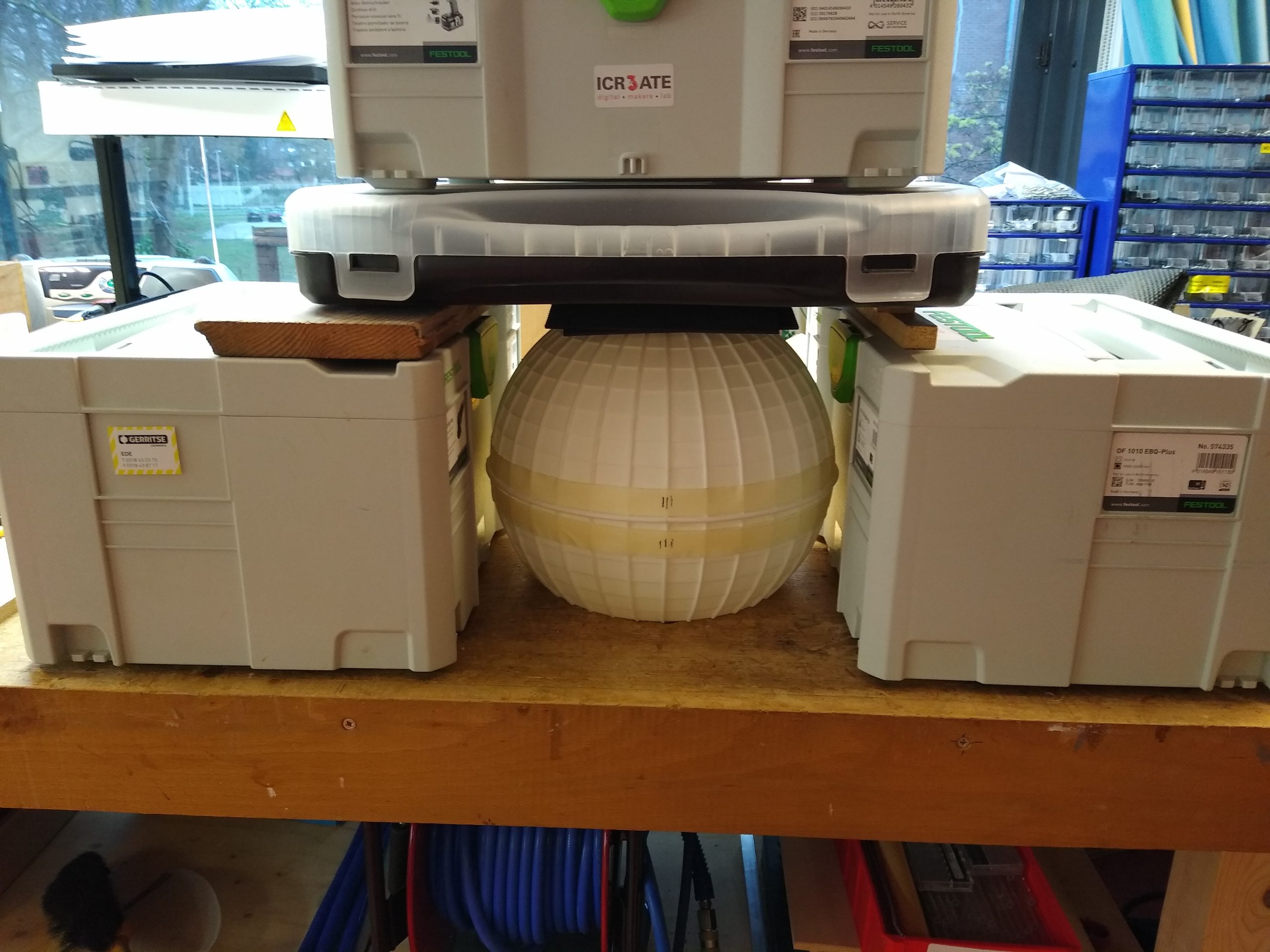

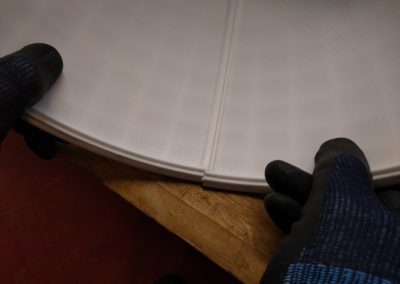

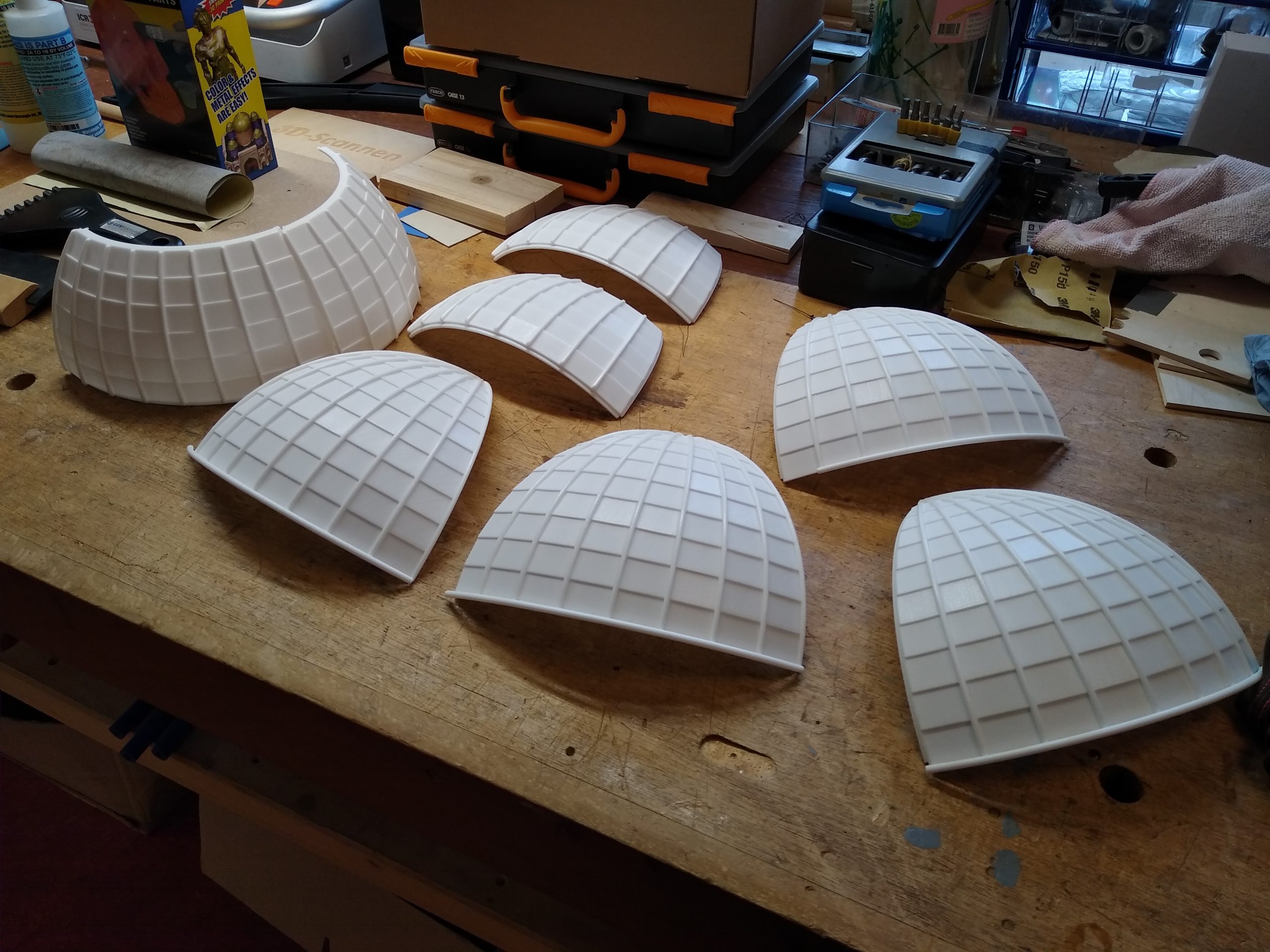

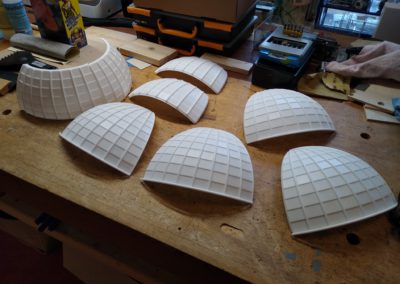

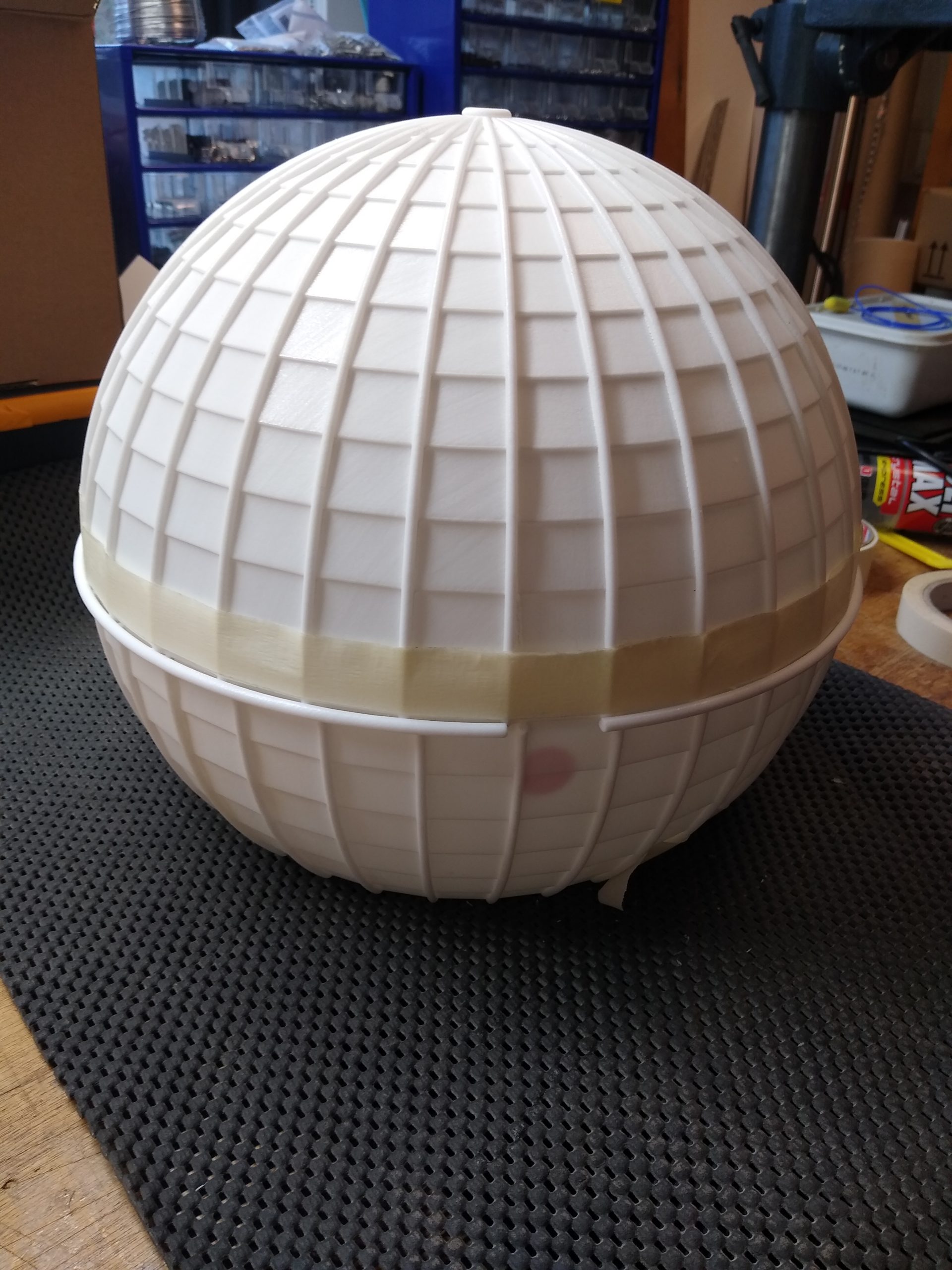

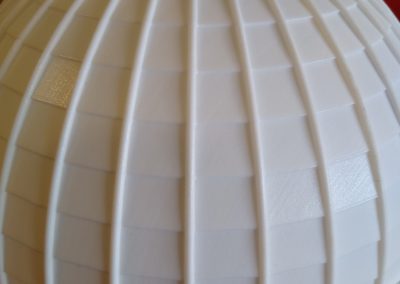

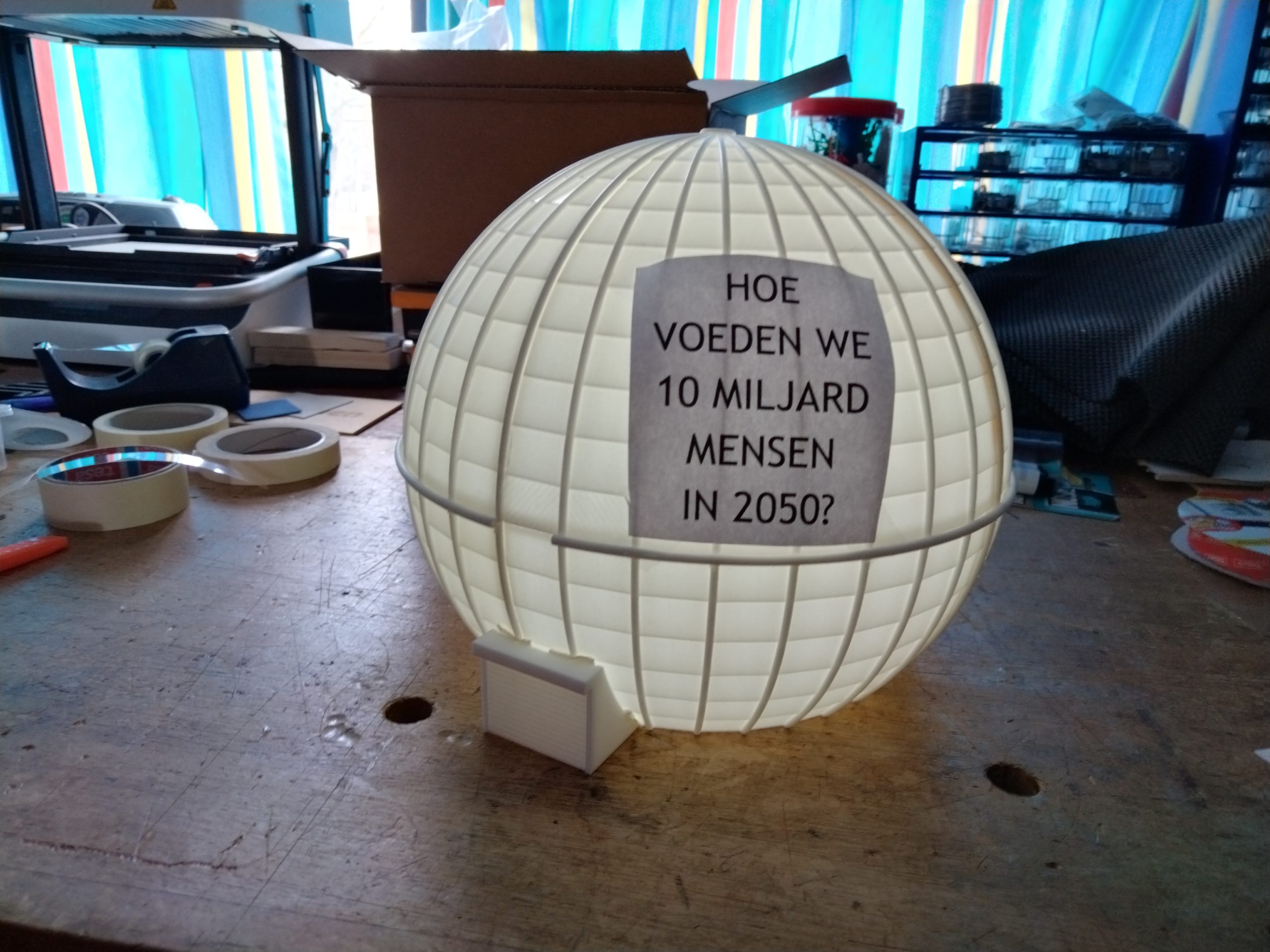

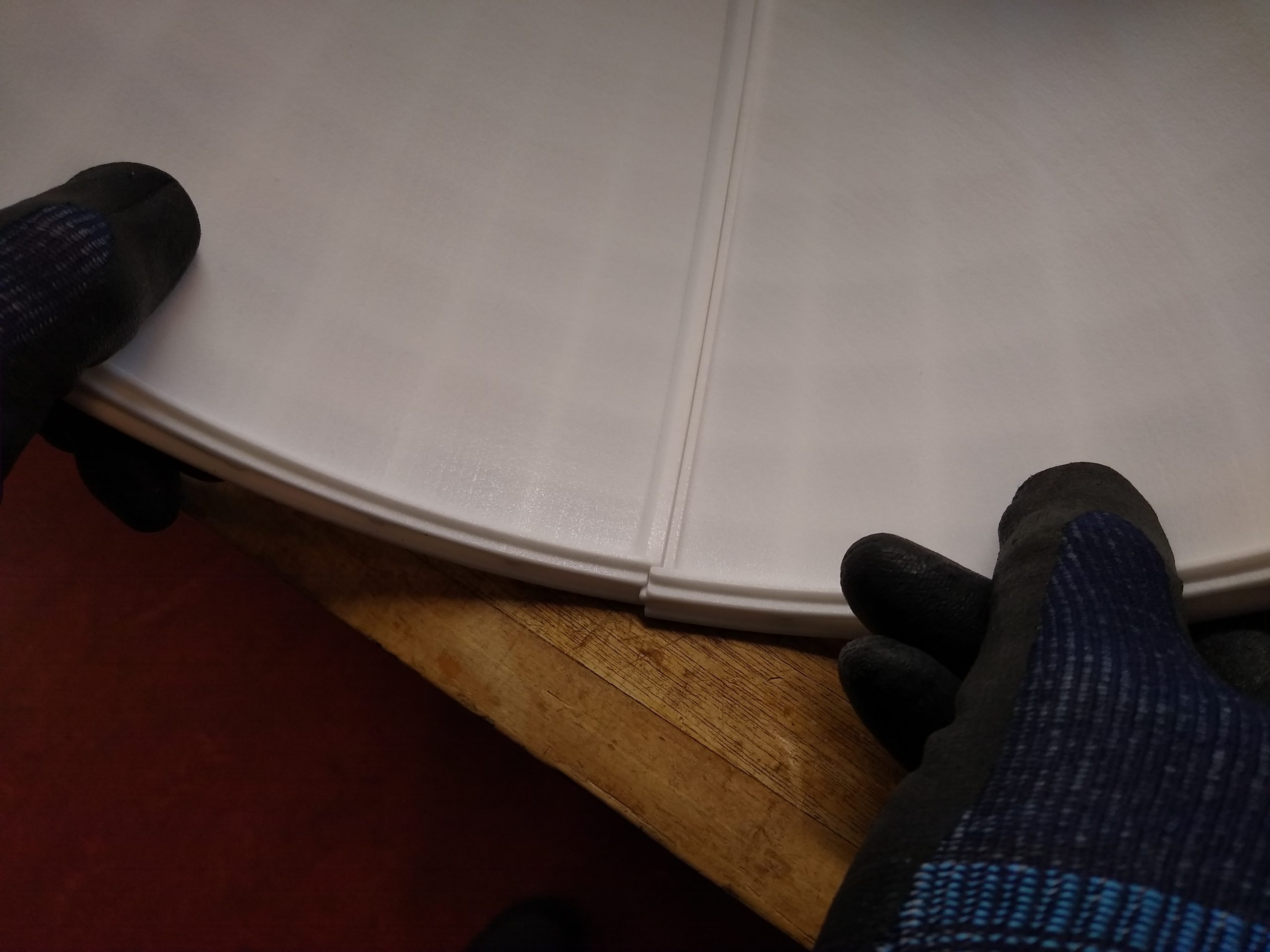

In de fotoreportage hierboven is een impressie gegeven van het assemblagewerk.

Voor een opdracht als deze zijn verschillende ontwerp- en engineeringaspecten van belang wat het geheel specilistisch werk maakt:

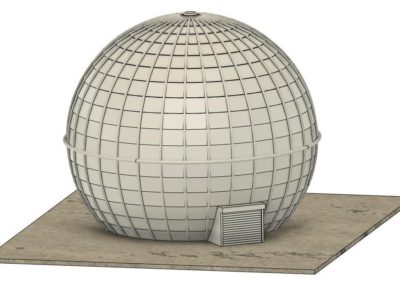

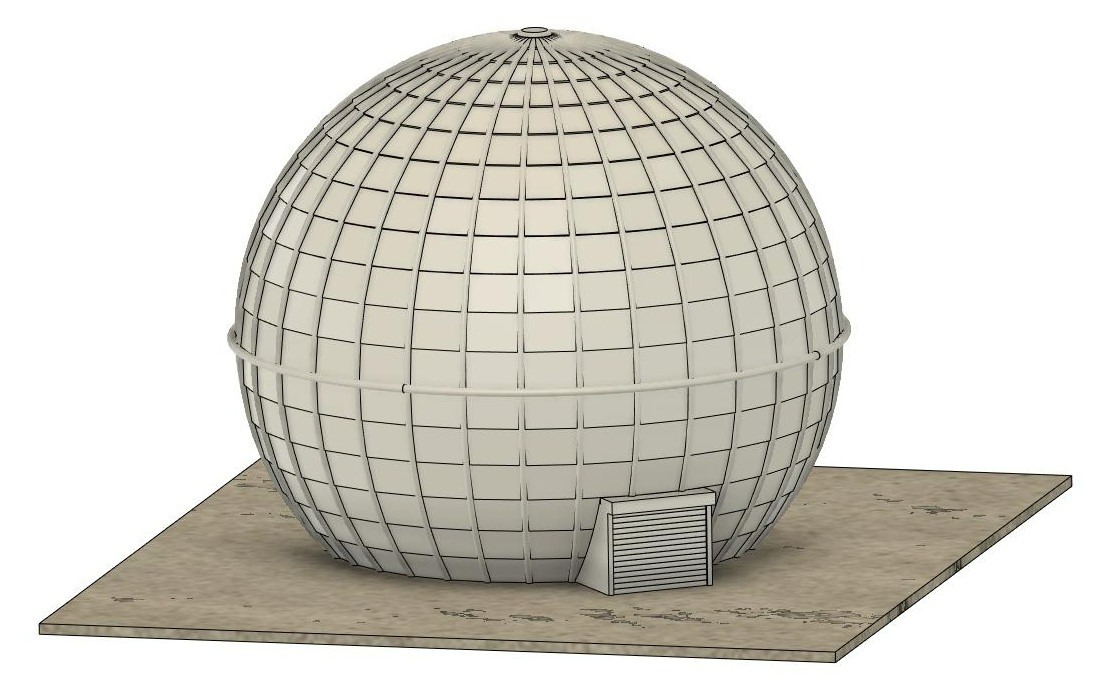

• Slim 3D modelleren van de bolvorm met behoud van “vlakjes structuur”
• Weglaten van details die niet maakbaar zijn
• Uitvergroten wat nodig is om aanzicht realistisch te laten zijn
• Materiaalkeuze voor 3D Printen
• Rek, krimp en vervorming in 3D Printer van schaaldelen
• Lijmbaarheid schaaldelen

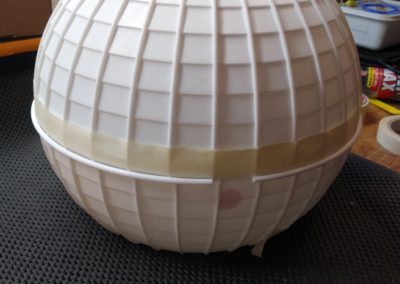

• Montagevolgorde schaaldelen

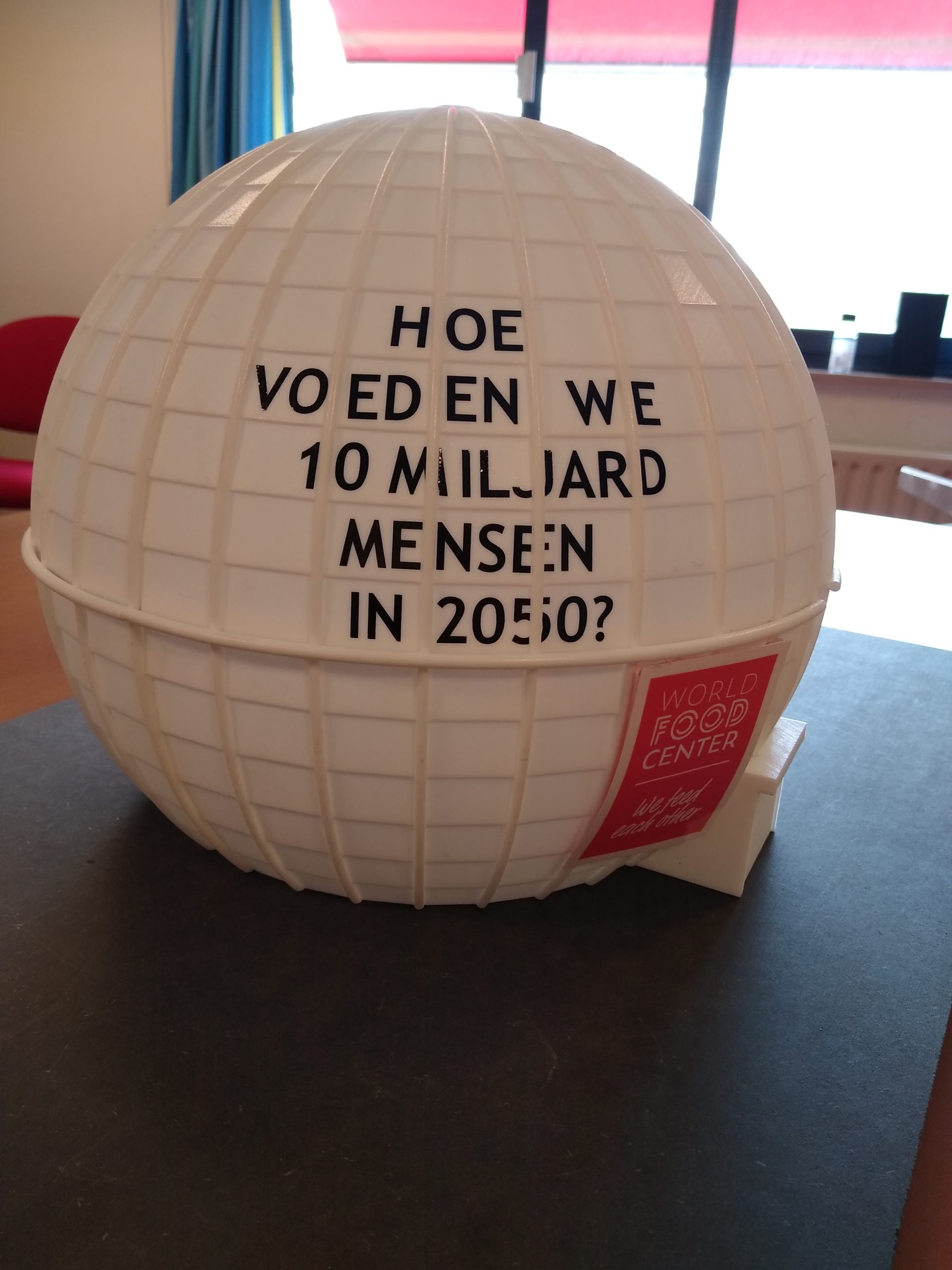

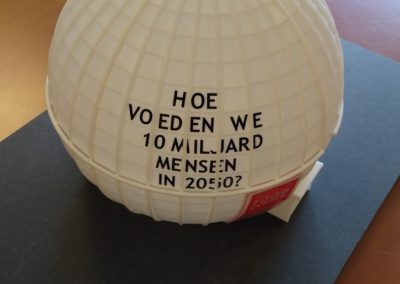

• Hechting tekst op coating van de bol

Voor deze bijzondere opdracht hebben we de volgende middelen en tools ingezet:

• Fusion360
• SLS 3D Printen, getrommeld en gecoat (uitgevoerd door Oceanz)
• Gesneden letters op vinyl
• Polymax
